Généralités

Les préconisations décrites ci-dessous devront être respectées par les intervenants dans les modèles développés et diffusés sur la plateforme du projet, indépendamment du logiciel de modélisation utilisé.

Au fur et à mesure de l’avancement des études, les Modèles Numériques seront transmis à Bouygues Immobilier et partagés avec les autres intervenants, cumulativement au format IFC, ainsi qu’au format natif.

Livrables

Les modèles numériques du projet sont livrées sur la plateforme, suivant les jalons donnés, sous deux formats :

• Au format IFC2x3, en suivant la procédure d'export pour Revit, pour ArchiCAD et pour Allplan
• Au format natif du logiciel utilisé pour la modélisation, conformément aux recommandations fournies par le BIM Manager et par la Coordination des études.

Les deux formats doivent être produits en même temps afin de garantir leur cohérence. Les spécificités concernant les livrables "traditionnels" (Plans, coupes, ...) seront fournies dans la Convention BIM du projet.

Découpage

Chaque intervenant produit à minima un modèle par bâtiment et il est ensuite libre de découper son modèle en plusieurs disciplines en fonction de ses contraintes de modélisations. Par exemple:

• Un modèle Fluides peut ainsi être séparé en 3 modèles distincts, Climatisation, Plomberie et Electricité.
• Un modèle Architecte peut être séparé en 2 modèles, Façades et Intérieur. Le découpage des modèles de l'opération sera validé par le BIM Manager de l'opération, qui pourra éventuellement, au cours du déroulement du projet, imposer de scinder des modèles pour des contraintes techniques/projet.

Niveaux

Les modèles déposés contiennent un et un seul niveau (IfcBuildingStorey) par étage du projet, afin de permettre le regroupement des éléments du modèle.

Tous les éléments du projet devront être modélisés au bon niveau et à l'exception des verticalités des réseaux, tous les composants seront découpés par niveau (donc par exemple pas de voiles sur plusieurs niveaux).

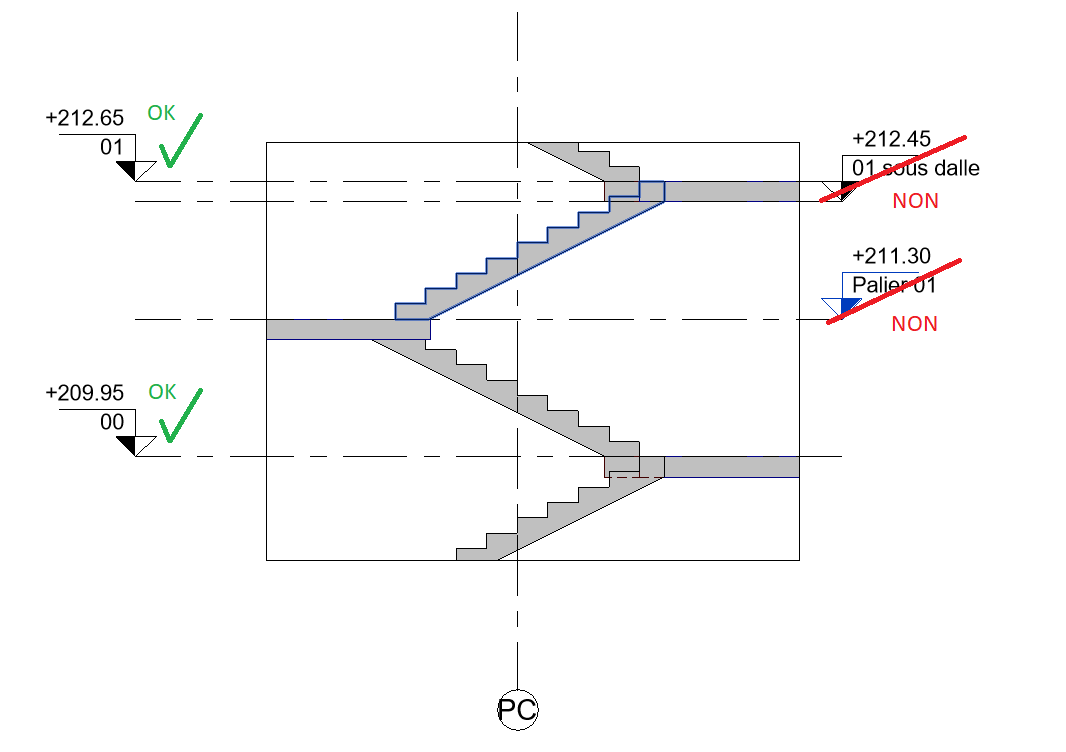

Aucun niveau supplémentaire devra être modélisé (niveau brut béton, paliers intermédiaires, …), mais on utilisera, en fonction du logiciel de modélisation, des décalages par rapport aux niveaux ou plans de référence.

Néanmoins, pour faciliter la modélisation des éléments structurels, il reste possible de ne dessiner que les niveaux bruts en lieu et à la place des niveaux finis.
