Partage des coordonnées dans Revit

Ce document décrit les procédures pour le partage des coordonnées, des trames et des niveaux.

Les prescriptions ci-dessous sont indicatives, et n’enlèvent pas au prestataire la possibilité de définir des systèmes de coordonnées internes en fonction de la géométrie du bâtiment.

Coordonnées et orientation du projet

Les modèles géométriques de chaque contributeur doivent faire référence un système commun de coordonnées relatif à la position géographique.

Avertissement : On ne déplacera jamais le point topographique ou le point de base du projet à la main

Partage du point d'origine

La procédure suivante permet de réccupérer le système de coordonnées du modèle de référence (modèle du site ou modèle architecte). Cette procédure n'est à faire qu'une seule fois, au démarrage du projet.

• Etape 1 : Liez le modèle de référence (modèle du site ou modèle architecte) en Lien Revit « Automatique - Origine à Origine ». Si le modèle est corectement placé, passez directement à l'étape 4.

Lien "Origine à Origine"	Modèle de référence lié

• Etape 2 : Si le modèle de référence n'est pas correctement placé, supprimez le lien, liez-le de nouveau en Lien Revit « Automatique - Centre à Centre » et passez à l'étape 3.

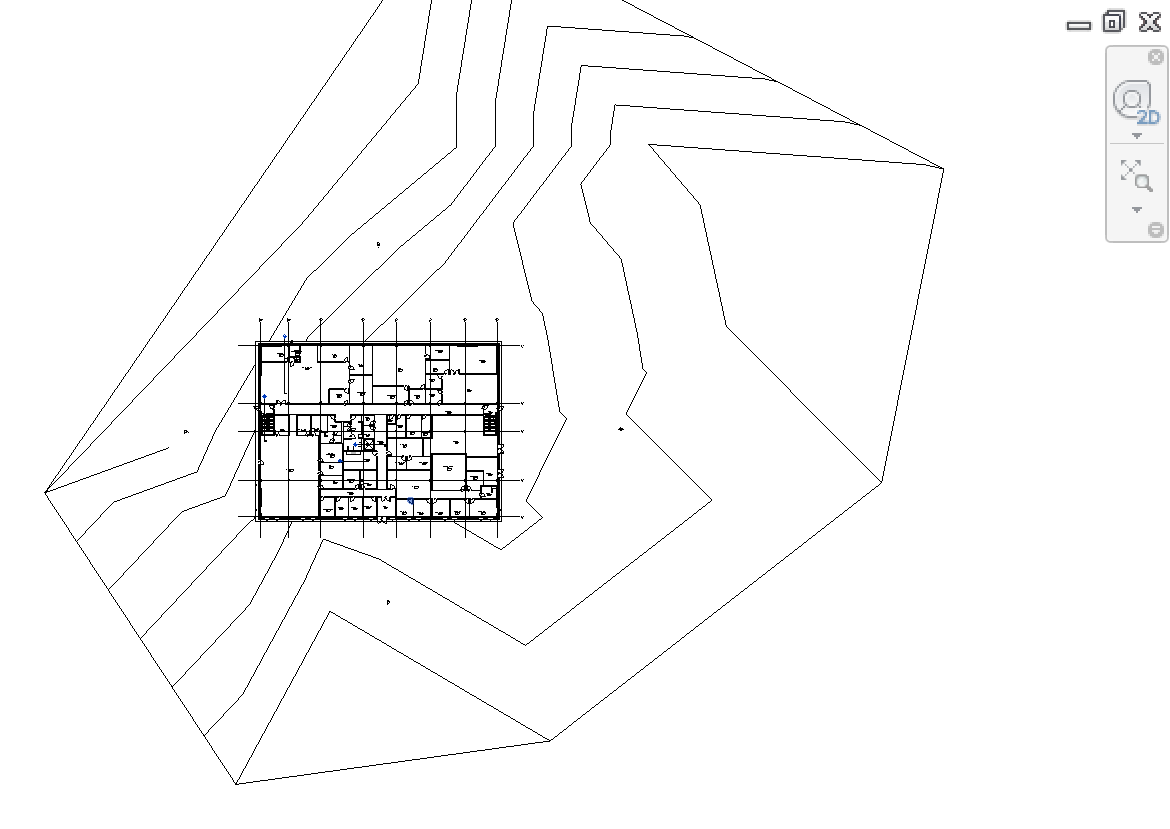

Lien "Centre à Centre"	Modèle de référence lié

• Etape 3 : Déplacer et tourner manuelement ce modèle de référence lié dans la position souhaitée, en plan et en élévation.

Déplacement et rotation en plan	Déplacement en élévation

• Etape 4 : Dans l'onglet "Gérer" (1), sélectionner "Coordonnées" (2) puis "Importer les coordonnées" (3). Cliquez alors sur le modèle de référence lié (4).

Le système de coordonnées partagées du modèle de référence est maintenant importé dans votre modèle.

Lier et exporter

Lier des modèles

Dorénavant, lorsque vous liez/importez un fichier .rvt ou .dwg provenant d’un partenaire, il faut le faire en positionnement « Automatique – A l’emplacement partagé ».

Lier un fichier .dwg	Lier un fichier .rvt

Exporter des IFC

Pour l’export en format IFC, se référer aux recommandations d'export : Recommandations d'export
