Définir les coordonnées du fichier géomètre

Le modèle de l’environnement sert de référence aux autres modèles et notamment au modèle architecturale. Ce modèle contient également la modélisation en volume des différentes limites du terrain (limite de propriété, limite de parcelle cadastrale, emprises des cours communes, Espaces Verts Intérieurs Protégé, …)

Les prescriptions ci-dessous sont indicatives et n’enlèvent pas au prestataire la possibilité de définir des systèmes de coordonnées internes en fonction de la géométrie du bâtiment.

Implantation du modèle

Il est fortement conseillé d'implanter le modèle de l'environnement à partir d'un fichier DWG d'implantation de la limite parcellaire géoréferencé (l'origine de l'UCS Général du DWG doit être placé en cohérence avec le système RGF93) . L'import des coordonnées depuis le fichier .dwg en plan doit suivre le processus suivant:

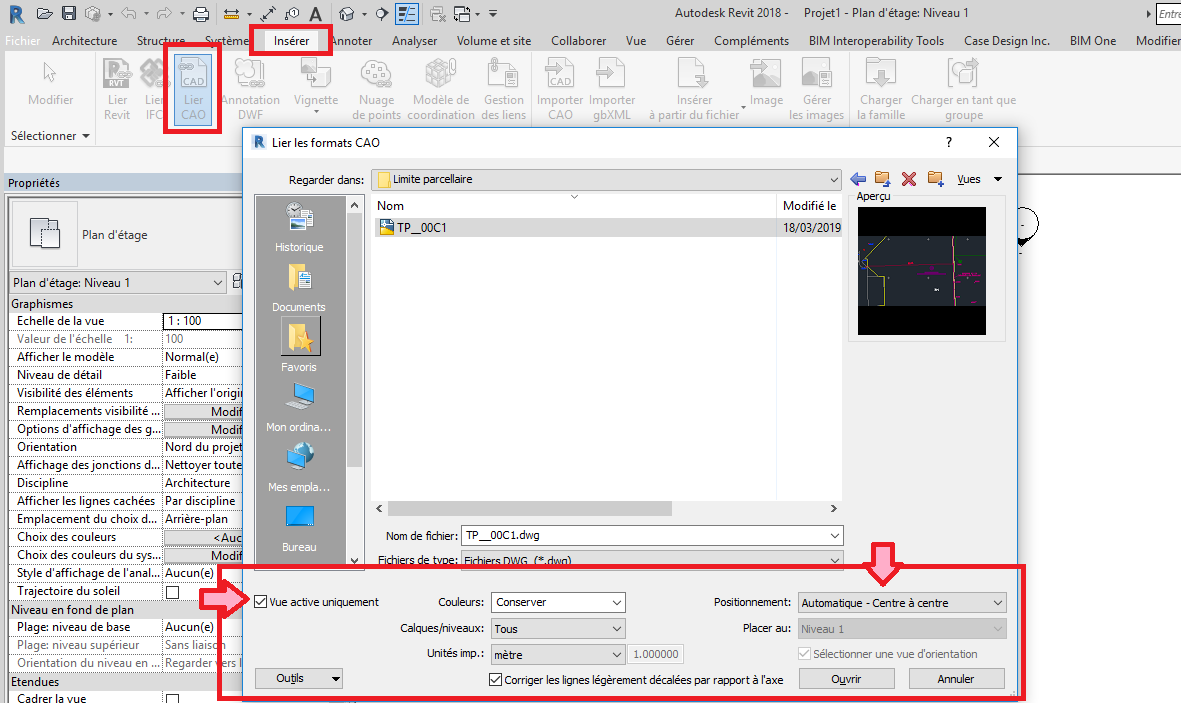

• Dans le fichier de travail, sélectionner l’onglet insérer, puis « LierCAO » le plan géomètre, en choisissant l’option « Centre à Centre ».

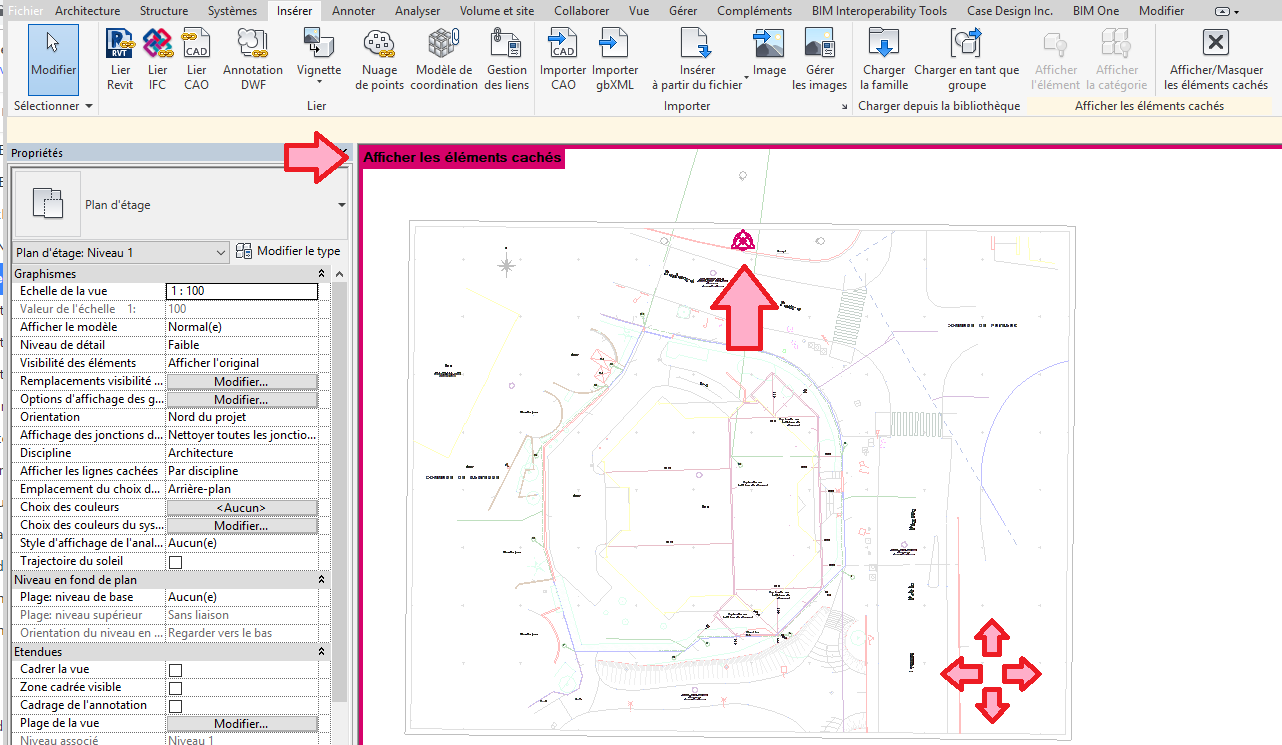

• Sélectionner le plan importé, puis le placer à l’aide des commande « déplacement » et « pivotement » dans la position souhaité dans l’environnement de travail. En activant les éléments cachés dans la vue, les points d'origine du projet seront visibles et pourront éventuellement servir comme repère. En aucun cas, toutefois, ces points seront à déplacer manuellement.

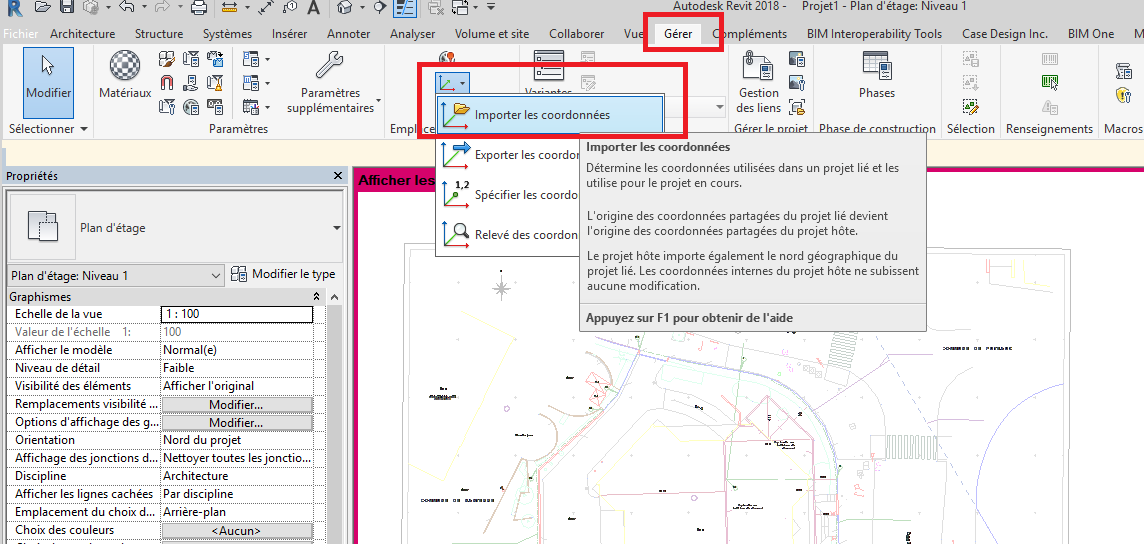

• Une fois déplacé dans la position correcte, aller sur l’onglet « gérer » ensuite « coordonnées » et « importer les coordonnées ». Sélectionner le plan importé.

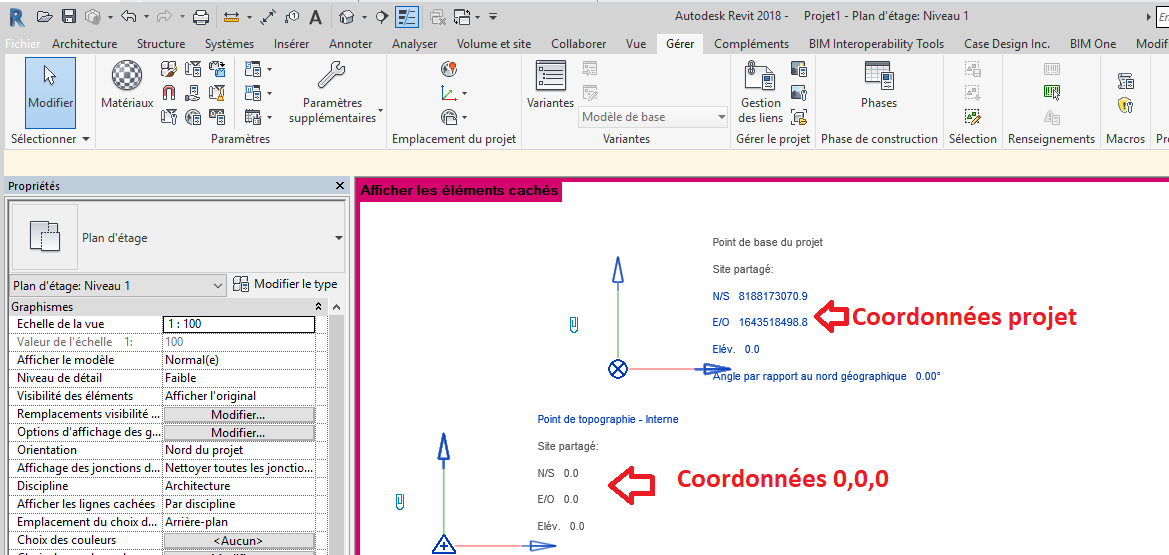

• Les coordonnées du plan ont été donc importé. Le modèle et le plan partages le même système de coordonnées et il est possible de vérifier que le point d’origine du projet (cercle) s’est bien dissocié du point d’origine topographie (triangle).

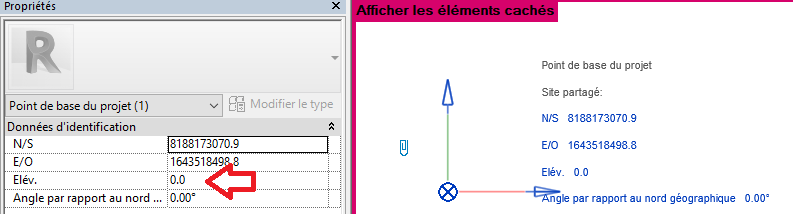

• Sélectionner éventuellement le point d’origine du projet (cercle) et enseigner le champ Elev. avec la valeur référentiel (par exemple, NGF) du point 0 projet : par exemple, si le point 0 projet correspond à la cote NGF 50.00, sur le champ Elev. , écrire 50.00.

Avertissement : le point topographique est le point commun à tous les modèles de l'opération. On ne déplacera jamais le point topographique ou le point de base du projet à la main

Limite de propriété

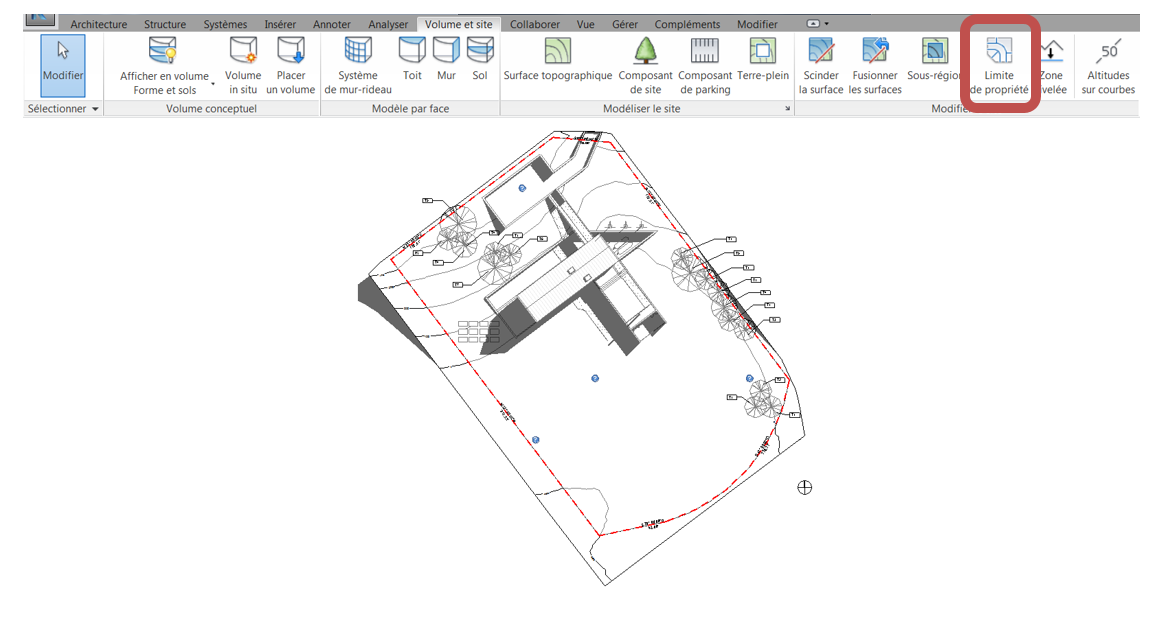

Les limites du terrains sont modélisées en plan à l’aide de l’outil « Limite de propriété » de Revit.

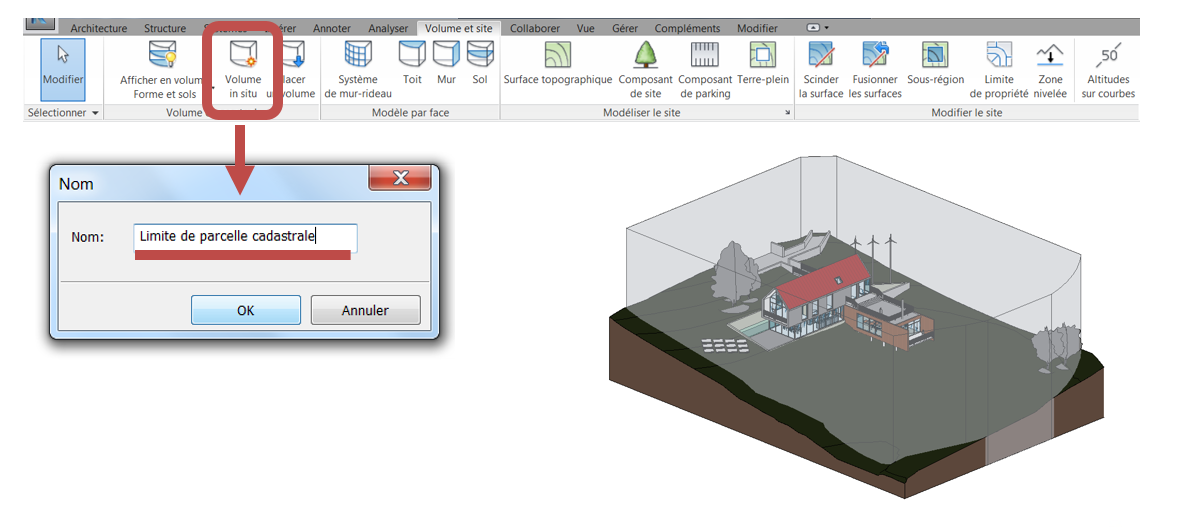

Les limites de terrain sont ensuite modélisées en 3 dimensions à l’aide de l’outil « Volume in situ » de Revit. Ce volume prend le nom de la limite modélisée :
