Modélisation
L'article suivant présente les recommandations de modélisation pour différentes catégories d'éléments dans Revit.
Utilisation des sous-projets
De manière générale, dans les modèles Architecte les éléments de structure (dalles, poteaux, poutres, voiles ...) devront être modélisées sur un sous-projet à part de manière à pouvoir les isoler facilement.
Dans le cas où des intervenants spécifiques pour les lots façade et décoration soient soient présents dans l'équipe, de principe devra s'appliquer également pour les éléments de façade et de décoration.
Importer les nomenclatures Bouygues Immobilier
Un fichier de référence programme « BI_PROGRAMME ET SURFACES.rvt » sera mis à disposition sur la plateforme Bimsync à l'emplacement spécifié dans la convention BIM du projet, avec l'ensemble des fichiers partagés de l'opération.
Ce fichier contient l'ensemble des nomenclatures et des paramètres qui devront être importés dans le modèle Architecte.
Pour importer les nomenclatures qui permettront d’associer les données de programme aux pièces et surfaces projet :
- Télécharger le fichier « BI_PROGRAMME ET SURFACES.rvt »;
- Ouvrir le modèle ARC projet;

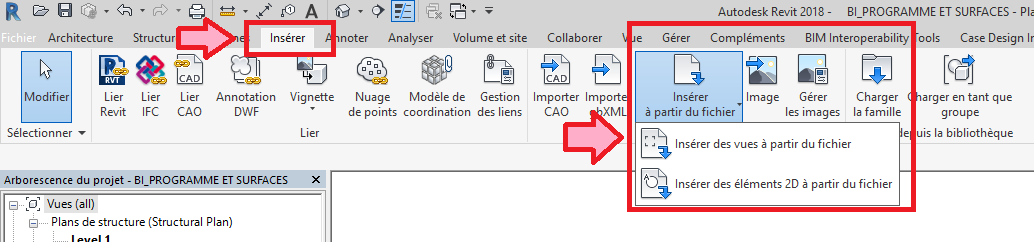

- Aller dans l’onglet « Insérer » et ensuite choisir « Insérer à partir du fichier » et « Insérer des vues à partir du fichier ».
- Sélectionner le fichier « BI_PROGRAMME ET SURFACES.rvt » et ensuite « Ouvrir »;

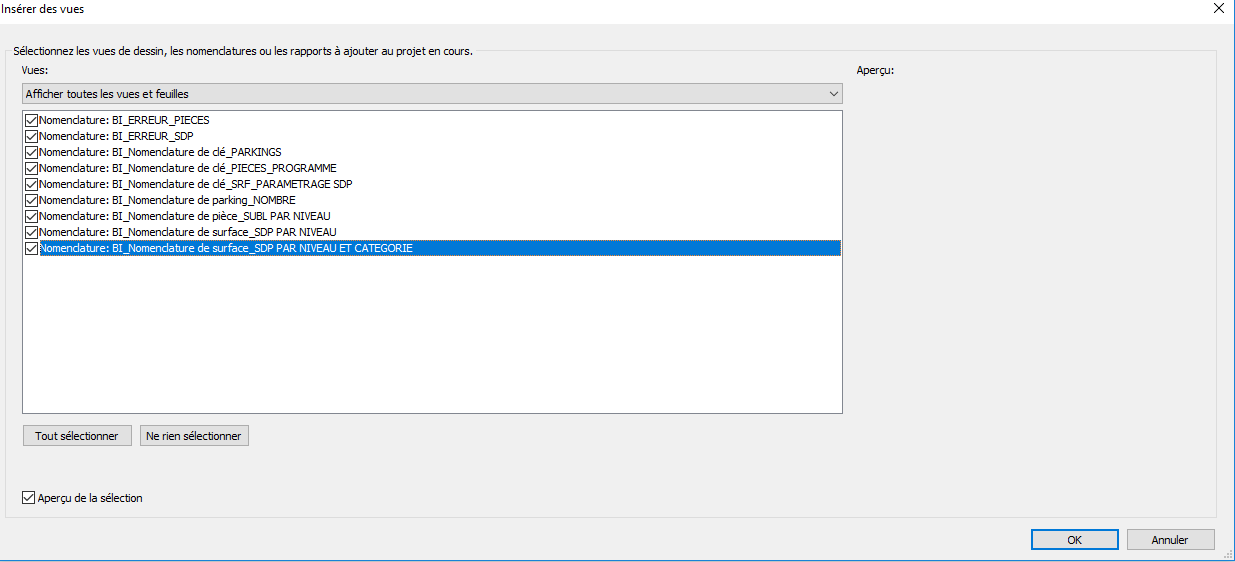

- Sélectionner les nomenclatures suivantes :
- « BI_Nomenclature de clé_PIECES_PROGRAMME» : c’est la nomenclature de clé qui permet de charger dans le projet les paramètres BI ainsi que les valeurs des paramètres à associer aux pièces
- « BI_Nomenclature de clé_SRF_PARAMETRAGE SDP » : c’est la nomenclature de clé qui permet de charger dans le projet les paramètres BI de surfaces ainsi que les valeurs des paramètres à associer aux surfaces
- « BI_Nomenclature de clé_PARKINGS » : c’est la nomenclature de clé qui permet de charger dans le projet les paramètres BI de parking ainsi que les valeurs des paramètres à associer aux surfaces
- Les nomenclatures « BI_Nomenclature de surface_SDP PAR NIVEAU», « BI_Nomenclature de surface_SDP PAR NIVEAU ET CATEGORIE», « BI_Nomenclature de pièce_SUBL PAR NIVEAU» sont des nomenclatures qui permettent le calcul de la SDP et SUBL pour le projet
- La nomenclature « BI_Nomenclature_NOMBRE DE PARKING » permet le calcul desl pièces de parking
- Les nomenclatures "BI_ERREUR_..." sont des nomenclatures d'autocontrôle qui permettent d'identifier les éléments qui ne sont pas correctement
Ce processus fera apparaître des nouvelles nomenclatures de clé pour les pièces, les surfaces et les parkings dans le modèle ARC.
Les nomenclatures proposées n’enlèvent pas à l’architecte la responsabilité de vérifier l’exactitude des valeurs pour les surfaces du projet, en fonction (i) des normes en vigueur, (ii) du Programme et (iii) des engagements contractuels avec le Preneur.
Dessiner les surfaces et utiliser la nomenclature des surfaces
L’importation de la nomenclature des surfaces permet la création automatique de plusieurs paramètres projet et du paramètre de clé pour les surfaces: « BI_TYPE DE SURFACE».
Pour utiliser correctement la nomenclature créé selon le procès décrit ci-dessus :

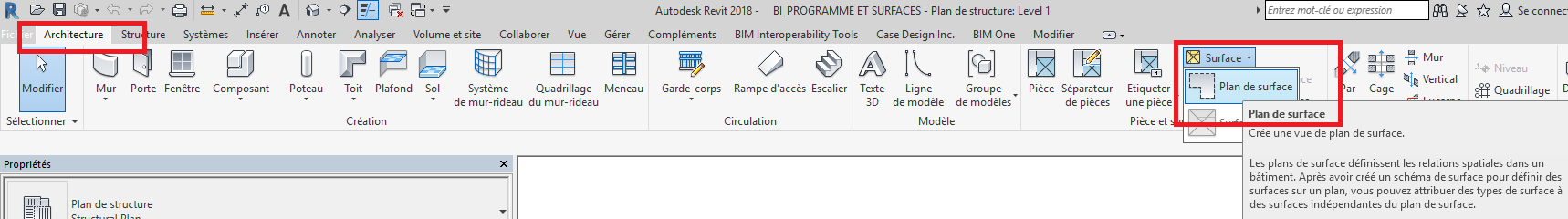

- Créer un plan de surface SDP pour le niveau souhaité:
- Choisir "SDP" en type de surface
- Dessiner les surfaces dans le plan en utilisant l’outil « Surface » et les « Séparations de surface »
- Sélectionner une surface

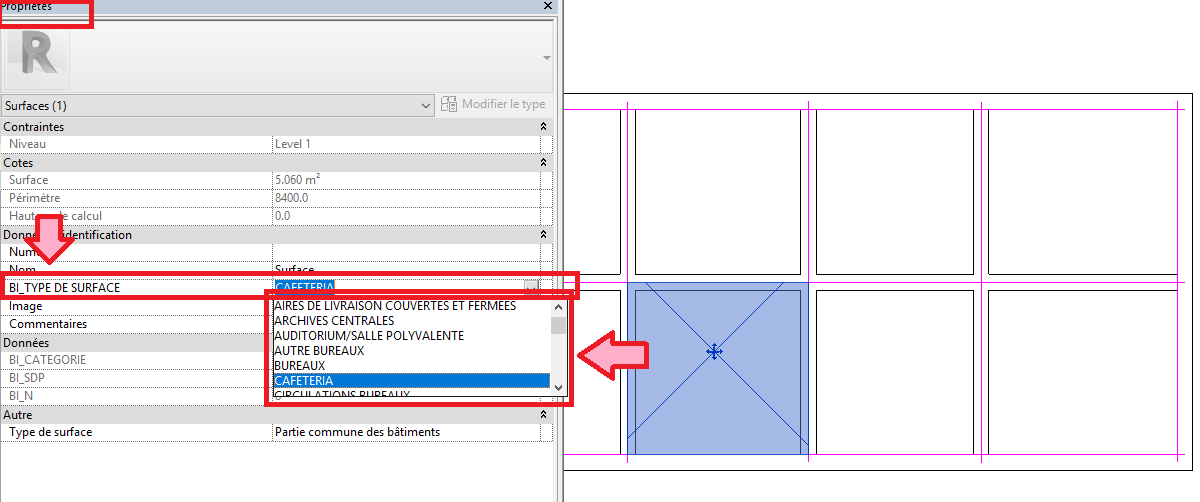

- Dans la palette des propriétés, ouvrir le menu déroulant associé à la propriété « BI_TYPE DE SURFACE »
- Choisir le type de surface correct parmi les possibilités
Ce renseignement permettra de remplir automatiquement les nomenclatures de surfaces SDP par niveau et SDP par niveau et catégorie.
Les surfaces modélisées doivent couvrir l'ensemble de l'emprise du projet, à tout les niveaux, conformément aux normes en vigueur pour le calcul de la SDP.
A titre informatif, voici une liste des valeurs possibles pour les surfaces:
| BI_TYPE DE SURFACE | BI_CATEGORIE | |
|---|---|---|
| ELEMENTS DE CONSTRUCTION | ||
| HAUTEUR <=1.80 | 1.80 | |
| COMBLES NON AMENAGEABLES | COMBLES | |
| GAINES TECHNIQUES | GAINES TECHNQIUES | |
| TERRASSES ET TOITURES | TERRASSES ET TOITURES | |
| TREMIES ASCENSEURS ET ESCALIERS | VIDES | |
| LOCAUX TECHNIQUES | ||
| LOCAUX TECHNIQUES INFRA | LOCAUX TECHNIQUES | |
| LOCAUX TECHNIQUES ETAGES | LOCAUX TECHNIQUES | |
| LOCAUX TECHNIQUES TOITURE | LOCAUX TECHNIQUES | |
| LOCAUX DECHETS RDC | LOCAUX TECHNIQUES | |
| BACK OF HOUSE | ||
| LOCAUX DIVERSES COMMUNS (BACK OF HOUSE) | SDP BACK OF HOUSE | |
| ARCHIVES CENTRALES | SDP BACK OF HOUSE | |
| LOCAUX VESTIAIRES VELO | SDP BACK OF HOUSE | |
| PARTIES COMMUNES | ||
| HALL | SDP PARTIES COMMUNES | |
| SALLE DE RESTAURANT ET DISTRIBUTION | SDP PARTIES COMMUNES | |
| CUISINES | SDP PARTIES COMMUNES | |
| CAFETERIA | SDP PARTIES COMMUNES | |
| SANITAIRES SGX | SDP PARTIES COMMUNES | |
| AUDITORIUM/SALLE POLYVALENTE | SDP PARTIES COMMUNES | |
| PALIERS D'ETAGE ET D'ESCALIER | SDP PARTIES COMMUNES | |
| CIRCULATIONS COMMUNES | SDP PARTIES COMMUNES | |
| FITNESS SDP | PARTIES COMMUNES | |
| PARTIES COMMUNES NOBLES (AUTRE) | SDP PARTIES COMMUNES | |
| PALIERS INFRA | SDP PARTIES COMMUNES | |
| BUREAUX | ||
| LOCAUX ET ARMOIRES TECHNIQUES UTILISATEURS | SPD BUREAUX | |
| CIRCULATIONS BUREAUX | SPD BUREAUX | |
| SANITAIRES PRIVATIFS | SPD BUREAUX | |
| LOCAUX MENAGES D'ETAGE | SPD BUREAUX | |
| BUREAUX | SPD BUREAUX | |
| AUTRE BUREAUX | SPD BUREAUX | |
| STATIONNEMENT | ||
| PARKING VOITURES ET DEUX ROUES MOTORISEES | STATIONNEMENT | |
| CIRCULATIONS INFRA | STATIONNEMENT | |
| AIRES DE LIVRAISON COUVERTES ET FERMEES | STATIONNEMENT | |
| LOCAUX VELO PARKING | STATIONNEMENT | |
| AUTRE | ||
| SDP COMMERCES | SDP COMMERCES | |
| SDP HOTEL | SDP HOTEL |
Dessiner les pièces et utiliser la nomenclature des pièces
L’importation de la nomenclature des pièces permet la création automatique de plusieurs paramètres projet et du paramètre de clé pour les pièces « BI_PROGRAMME».
Pour utiliser correctement la nomenclature:
- Dessiner les pièces dans le plan souhaité

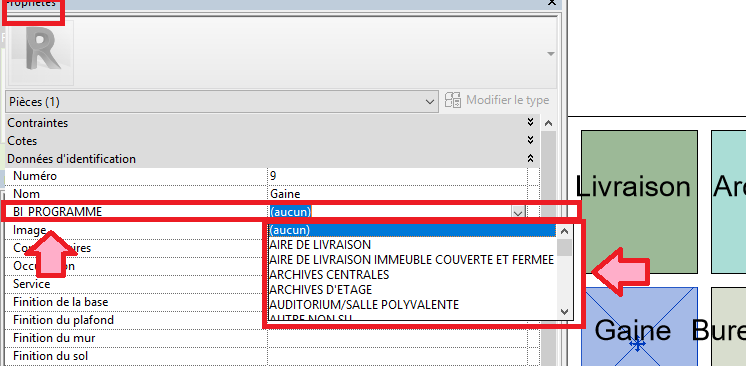

- Dans la palette des propriétés, ouvrir le menu déroulant associé à la propriété « BI_PROGRAMME»
- Choisir le type de pièce correct
- La sélection permettra de remplir automatiquement les propriétés BI_... dans la fenêtre des propriétés, groupe « Données »
La modélisation des pièces est finalisée au calcul des surfaces utiles SUBL et SUN. A titre informatif, voici une liste des valeurs possibles pour les surfaces:
| BI_TYPE DE PIECE | BI_GROUPE |
|---|---|
| AIRE DE LIVRAISON | STATIONNEMENT |
| AIRE DE LIVRAISON IMMEUBLE (FERMEE) | STATIONNEMENT |
| ARCHIVES | BACK OF HOUSE |
| ARCHIVES D'ETAGE | PARTIES PRIVATIVES |
| AUTRE NON SU | AUTRE |
| AUTRE SUBL | AUTRE |
| AUTRE SUN | AUTRE |
| AUDITORIUM/SALLE POLYVALENTE | PARTIES COMMUNES NOBLES |
| BUREAU INDIVIDUEL | PARTIES PRIVATIVES |
| BUSINESS CENTER | PARTIES COMMUNES NOBLES |
| CAFETERIA | PARTIES COMMUNES NOBLES |
| CIRCULATION DE BUREAU | PARTIES PRIVATIVES |
| CIRCULATIONS COMMUNES | PARTIES COMMUNES NOBLES |
| COMMERCES | PARTIES COMMUNES NOBLES |
| CUISINE | PARTIES COMMUNES NOBLES |
| DATA CENTER | PARTIES PRIVATIVES |
| FITNESS | PARTIES COMMUNES NOBLES |
| GAINES TECHNIQUES | ELEMENTS DE CONSTRUCTION |
| GAINES ESCALIER ET ASCENSEURS | ELEMENTS DE CONSTRUCTION |
| HALL D'ACCUEIL | PARTIES COMMUNES NOBLES |
| INFIRMERIE | PARTIES COMMUNES NOBLES |
| LOCAL BRASSAGE | PARTIES PRIVATIVES |
| LOCAL COURRIER | BACK OF HOUSE |
| LOCAL DECHETS | BACK OF HOUSE |
| LOCAL DETENTE | PARTIES PRIVATIVES |
| LOCAL ENTRETIEN | BACK OF HOUSE |
| LOCAL GSM | BACK OF HOUSE |
| LOCAL GTB | BACK OF HOUSE |
| LOCAL MENAGE D’ETAGE | PARTIES PRIVATIVES |
| LOCAL PCS | BACK OF HOUSE |
| LOCAL VELO PARKING | STATIONNEMENT |
| LOCAUX DIVERS COMMUNS | PARTIES COMMUNES NOBLES |
| LT IMMEUBLE | BACK OF HOUSE |
| LT UTILISATEURS | PARTIES PRIVATIVES |
| OPEN SPACE | PARTIES PRIVATIVES |
| PALIER ASCENSEUR | PARTIES PRIVATIVES |
| PALIER D'ETAGE | PARTIES PRIVATIVES |
| PALIER INFRA | STATIONNEMENT |
| PARKING VOITURES ET DEUX ROUES | STATIONNEMENT |
| SALLE DE RESTAURANT ET DISTRIBUTION | PARTIES COMMUNES NOBLES |
| SALLE DE REUNION | PARTIES PRIVATIVES |
| SANITAIRES PRIVATIFS | PARTIES PRIVATIVES |
| SANITAIRES VISITEURS | PARTIES COMMUNES NOBLES |
| SCRAMBLE | PARTIES COMMUNES NOBLES |
| SHOW ROOM | PARTIES COMMUNES NOBLES |
| TERRASSES | ELEMENTS DE CONSTRUCTION |
| TISANERIE | PARTIES PRIVATIVES |
| VESTIAIRE PERSONNEL | BACK OF HOUSE |
| VESTIAIRES CYCLES | PARTIES COMMUNES NOBLES |
| ZONE D'AGRICULTURE URBAINE | PARTIES COMMUNES NOBLES |
| ZONE DE SURCHARGES RENFORCEES | PARTIES PRIVATIVES |
Dessiner les parkings et utiliser la nomenclature de parking
Les places de parking sont modélisées à l’aide d’une famille de la catégorie Parking (Par exemple, la famille "Place de parking.rfa" incluse dans la librairie de base de Revit C:\ProgramData\Autodesk\RVT 2018\Libraries\France\Site). De plus, la représentation des surfaces de parkings extérieurs est attendue.
- Sélectionner une instance de parking dessinée

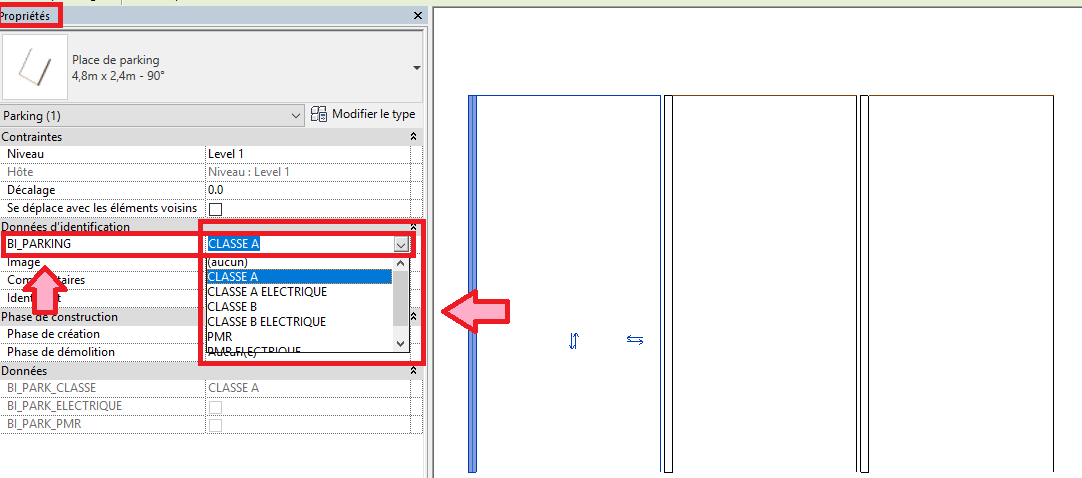

- Dans la palette des propriétés, ouvrir le menu déroulant associé à la propriété « BI_PARKING»
- Choisir le type de parking correct
La liste des valeurs possibles pour les parkings est la suivante:
| BI_PARKING | BI_PARK_CLASSE |
|---|---|
| CLASSE A | CLASSE A |
| CLASSE A ELECTRIQUE | CLASSE A |
| CLASSE B | CLASSE B |
| CLASSE B ELECTRIQUE | CLASSE B |
| PMR | PMR |
| PMR ELECTRIQUE | PMR |
